一、概述
HBFQ系列恒流放電裝置，是我公司研制和開發的用于蓄電池活化的智能化放電裝置，該裝置采用單片機控制系統，可實時記錄放電過程中的各種參數如電池組總電壓、單節電池電壓、放電電流、放電時間、累計容量，并將這些參數儲存起來，即使掉電數據也不會(huì )丟失。所有的數據可以通過設備上的通訊口將所有數據上傳至計算機，利用我公司提供的軟件對數據進行分析。當用戶設定的“停止放電”條件具備時，放電器自動停止放電，并記錄下放電結束的原因。放電體采用PTC熱敏元件，可靠性好，不發紅。電阻體具有“負的溫度系數”和“居里溫度”點，在風扇故障時會(huì )自動限制電流，安全可靠，不會(huì )損壞設備。
二、功能
恒流放電；
恒功率放電；
容量累計；
放電時間累計；
放電曲線記錄；
放電記錄保存；
單節電池內阻計算；（需配電池巡檢儀IBUM01R/02R）
放電“停止條件”達到時，自動停止放電；
具有通訊功能（通訊口RS485）；
可隨時改變放電參數；
放電過程中，可實時監控蓄電池的每節電池信息；（需配電池巡檢儀）
設有對蓄電池組電壓、單節電池電壓、電池內阻等告警功能；（需配電池巡檢儀）
電池自動活化功能；
可手動設置監控背光、蜂鳴、日期、時間等參數；
三、技術指標
電壓等級：DC 220V、110V、48V
工作電源范圍：DC 180~320V、90~160V、45~56V
電流等級：10A、20A 便攜式或柜內安裝
30A、50A 便攜式結構
100A、200A 柜式結構
如用戶有特殊要求可訂做。
放電穩流精度：≤±2％ （≤±1％ 、 ≤±0.5％）
電壓測量精度 ≤±1.0％( ≤±0.5％)
電池內阻精度 ≤±5％
四、操作說明
無特殊要求時，放電電流為5A~額定電流可控。
自動放電：上位機通過RS485通訊口，控制放電器開始放電或停止放電。
五、放電器外形

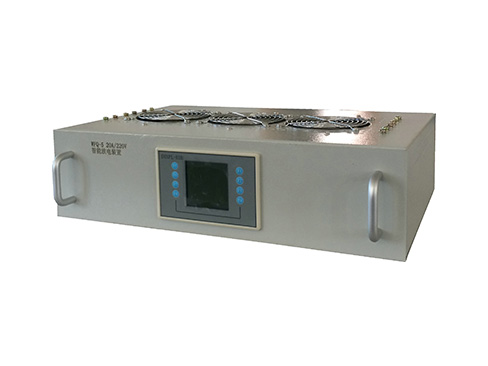

1、單色屏（臥式）
20A/ 220V （5A—20A）
40A/ 110V （5A—40A）
2、單色屏（臥式）
50A/ 220V （5A—50A）
80A/ 110V （5A—80A）
3、臥式 (無顯示屏)
20A/ 220V （5A—20A）
40A/ 110V （5A—40A
4、臥式 (無顯示屏)
50A/ 220V （5A—50A）
80A/ 110V （5A—80A）

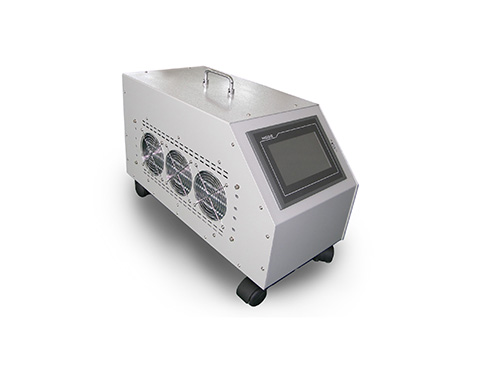

5、 7英寸彩色觸摸屏
50A/220V （5A—50A）
100A/110V （5A—100A）
6、7英寸彩色觸摸屏
100A/220V （5A—100A）
150A/110V （5A—150A）
7、7英寸彩色觸摸屏
200A/220V （5A—200A）
350A/110V （5A—350A）
8、7英寸彩色觸摸屏
220V系統，放電電流大于200A
110V系統，放電電流大于350A
